هاستيلوي
Hastelloy B2
كمية:
هاستيلوي B2
درجة المعلومات: Hastelloy B-2 Hastelloy
الصف الأمريكي: UNS N10665
العلامة التجارية الألمانية: W.Nr.2.4617
درجة المعلومات: Hastelloy B-2 Hastelloy
الصف الأمريكي: UNS N10665
العلامة التجارية الألمانية: W.Nr.2.4617
1. نظرة عامة على Hastelloy B2 (N10665, 2.4617) Hastelloy:
Hastelloy B2 (N10665, 2.4617) Hastelloy عبارة عن سبيكة من النيكل والموليبدينوم صلبة مقاومة للتآكل.
1. Hastelloy B2 (N10665, 2.4617) يتميز Hastelloy بالخصائص التالية:
(1) التحكم في محتوى عناصر الحديد والكروم عند أدنى مستوى لمنع تكوين الطور بيتا Ni4Mo.
(2) مقاومة ممتازة للتآكل في البيئات المختزلة.
(3) مقاومة ممتازة للتآكل لحمض الكبريتيك متوسط التركيز والعديد من الأحماض غير المؤكسدة.
(4) مقاومة جيدة جدًا لتكسير التآكل الناتج عن إجهاد الأمونيا (SCC).
(5) مقاومة ممتازة للتآكل بواسطة الأحماض العضوية المختلفة.
2. هاستيلوي B2 (N10665، 2.4617) التركيب الكيميائي هاستيلوي: %
1. Hastelloy B2 (N10665, 2.4617) يتميز Hastelloy بالخصائص التالية:
(1) التحكم في محتوى عناصر الحديد والكروم عند أدنى مستوى لمنع تكوين الطور بيتا Ni4Mo.
(2) مقاومة ممتازة للتآكل في البيئات المختزلة.
(3) مقاومة ممتازة للتآكل لحمض الكبريتيك متوسط التركيز والعديد من الأحماض غير المؤكسدة.
(4) مقاومة جيدة جدًا لتكسير التآكل الناتج عن إجهاد الأمونيا (SCC).
(5) مقاومة ممتازة للتآكل بواسطة الأحماض العضوية المختلفة.
2. هاستيلوي B2 (N10665، 2.4617) التركيب الكيميائي هاستيلوي: %
| ج ≥ | سي | من ≥ | P ≥ | S | الكروم≥ | ني≥ | مو≥ | النحاس |
| 0.02 | 0.10 | 1.00 | 0.040 | 0.030 | 1.00 | يبقى | 26.0-30.0 | - |
| آخر | ن | آل | تي ≥ | الحديد | كو ≥ | V | ث ≥ | ملحوظة: |
| - | - | - | 2.00 | 1.00 | - | - | - |
3. Hastelloy B2 (N10665، 2.4617) الخصائص الفيزيائية Hastelloy:
(1) الكثافة: ع = 9.2 جم / سم 3
(2) نطاق درجة حرارة الانصهار: 1330 ~ 1380 درجة مئوية
(1) الكثافة: ع = 9.2 جم / سم 3
(2) نطاق درجة حرارة الانصهار: 1330 ~ 1380 درجة مئوية
| درجة حرارة درجه مئوية | سعة حرارية محددة ي/كجم ك | الموصلية الحرارية ث/م ك | المقاومة ميكرومتر | معامل مرن كيلو نيوتن / مم2 | معامل التوسع 10-6/ك |
| 0 | 373 | 137 | 218 | ||
| 20 | 377 | 11.1 | 137 | 217 | |
| 93 | |||||
| 100 | 389 | 12.2 | 138 | 213 | 10.3 |
| 200 | 406 | 13.4 | 138 | 208 | 10.8 |
| 204 | |||||
| 300 | 423 | 14.6 | 139 | 203 | 11.1 |
| 316 | |||||
| 400 | 431 | 16.0 | 139 | 197 | 11.4 |
| 427 | |||||
| 500 | 444 | 17.3 | 141 | 191 | 11.6 |
| 538 | |||||
| 600 | 456 | 18.7 | 146 | 184 | 11.8 |
| 649 | |||||
| 700 | 176 |
4. Hastelloy B2 (N10665, 2.4617) الأداء الميكانيكي Hastelloy:
فيما يلي أداء Hastelloy B-2 في الحالة المعالجة بالمحلول للمواصفات المقابلة، ويعتمد الأداء الخاص للمواصفات الخاصة الأخرى على التطبيق المحدد.
| منتج | الأبعاد مم | قوة العائد RP0.2 ن/مم2 | قوة العائد RP1.0 ن/مم3 | قوة الشد جمهورية مقدونيا ن / مم2 | استطالة أ5% | صلابة HB | ||
| لوحة / قطاع / المدرفلة على البارد | ≥5 | 340 | 380 | 755 | 40 | 250 | ||
| لوحة / المدرفلة على الساخن | 5-65 | |||||||
| عصا | 325 | 370 | 745 | |||||
| أنابيب | 340 | 360 | 755 | |||||
| 5. الحد الأدنى من الخواص الميكانيكية لـ Hastelloy B2 (N10665, 2.4617) Hastelloy في درجة حرارة الغرفة: | ||||||||
| استمارة | قوة العائد RP0.2 ن/مم2 | قوة العائد RP1.0 ن/مم3 | ||||||
| درجة الحرارة | 100 | 200 | 300 | 400 | 100 | 200 | 300 | 400 |
| لوحة، ورقة | 315 | 285 | 270 | 255 | 355 | 325 | 310 | 295 |
| أنابيب | ||||||||
| القضبان والمطروقات | 300 | 275 | 255 | 240 | 340 | 315 | 300 | 285 |

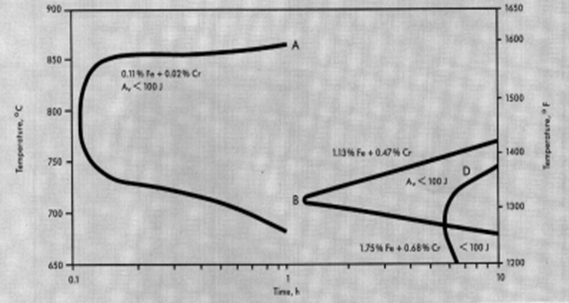

6. Hastelloy B2 (N10665, 2.4617) منحنى التحسس لدرجة الحرارة والوقت Hastelloy:
| 7. الحد الأقصى لقيمة الإجهاد المسموح بها لـ Hastelloy B2 (N10665، 2.4617) اختبار الشد Hastelloy (ASME UNF-23.3، SB 333): | |||||||||||
| درجة الحرارة | الحد الأقصى للضغط المسموح به N/mm2 |  | |||||||||
| 38 | ① | ①② | |||||||||
| 93 | |||||||||||
| 100 | 190 | 190 | |||||||||
| 149 | |||||||||||
| 200 | 190 | 190 | |||||||||
| 204 | |||||||||||
| 260 | |||||||||||
| 300 | 188 | 188 | |||||||||
| 316 | |||||||||||
| 371 | |||||||||||
| 400 | 180 | 180 | |||||||||
| 427 | |||||||||||
| ① تعتمد القيم المترية على معلمات الاستيفاء ②قيمة الضغط الشرطي | |||||||||||
8. Hastelloy B2 (N10665، 2.4617) قيمة إجهاد حالة السبائك:
في التطبيقات التي يُسمح فيها بتشوهات أكبر قليلاً، يمكن اختيار قيم إجهاد شرطية أكبر تصل إلى 90% من قيمة قوة الخضوع عند درجة الحرارة المقابلة. يمكن أن تسبب هذه الضغوط تغيرات في الأبعاد عند حدوث إجهادات دائمة، وبالتالي لا يوصى بها للاتصالات ذات الحواف والمختومة.
9. الهيكل المعدني للسبائك Hastelloy B2 (N10665, 2.4617):
يحتوي Hastelloy B-2 على بنية شبكية مكعبة مركزية الوجه، من خلال التحكم في محتوى الحديد والكروم إلى الحد الأدنى، فهو يقلل من هشاشة المعالجة ويمنع ترسيب طور Ni4Mo عند 700-870 درجة مئوية.
10. مقاومة التآكل لسبائك Hastelloy B2 (N10665، 2.4617):
تحتوي سبائك النيكل والموليبدينوم B-2 على محتوى منخفض للغاية من الكربون والسيليكون، مما يقلل من ترسيب الكربون ومراحل الشوائب الأخرى في منطقة اللحام المتأثرة بالحرارة، لذلك تتمتع اللحامات أيضًا بمقاومة كافية للتآكل. تتمتع السبائك B-2 بمقاومة جيدة للتآكل في وسائط الاختزال، مثل محاليل حمض الهيدروكلوريك بدرجات حرارة وتركيزات مختلفة. كما أن لديها مقاومة جيدة للتآكل في محاليل حمض الكبريتيك المركزة بشكل معتدل (أو التي تحتوي على كمية معينة من أيونات الأمونيا). ويمكن استخدامه أيضًا في بيئات حمض الأسيتيك وحمض الفوسفوريك. يمكن أن تتمتع مواد السبائك بأفضل مقاومة للتآكل فقط عندما تكون في حالة معدنية مناسبة وبنية بلورية نقية. بالمقارنة مع Hastelloy B-2، فإن Hastelloy B-4 المطور حديثًا، بالإضافة إلى التمتع بنفس المقاومة للتآكل العام والتآكل بين الحبيبات، يعمل على تحسين مقاومة التشقق الناتج عن التآكل الإجهادي، كما تم تحسين مقاومة التحسس أيضًا.
2. نطاق تطبيق Hastelloy B2 (N10665, 2.4617) Hastelloy:
يستخدم Hastelloy B-2 على نطاق واسع في المجالات الكيميائية والبتروكيماوية وتصنيع الطاقة ومكافحة التلوث، وخاصة في حامض الكبريتيك وحمض الهيدروكلوريك وحامض الفوسفوريك وحمض الأسيتيك وغيرها من الصناعات. إذا تم استخدامها في مجالات خاصة، يرجى استشارة مورد البيانات.
3. Hastelloy B2 (N10665, 2.4617) معالجة Hastelloy والمعالجة الحرارية:
1. هاستيلوي B2 (N10665، 2.4617) تدفئة هاستيلوي:
(1) من المهم جدًا الحفاظ على قطعة العمل نظيفة وخالية من التلوث قبل وأثناء المعالجة الحرارية.
(2) لا تتلامس مع الهيدروكربونات والفوسفور والرصاص وغيرها من المعادن ذات نقطة الانصهار المنخفضة أثناء عملية التسخين، وإلا فسوف يؤدي ذلك إلى إتلاف أداء السبائك وجعل Hasteloy B-2 هشًا. انتبه لإزالة البقع مثل علامات الطلاء والطلاء الذي يشير إلى درجة الحرارة وأقلام التلوين الملونة والطباشير وزيوت التشحيم والسوائل المختلفة وبقع الزيت والوقود والبقع الأخرى.
(3) كلما انخفض محتوى الكبريت في الوقود، كلما كان محتوى الكبريت الإجمالي في الغاز وغاز البترول المسال أقل من 0.1%، ويجب ألا يتجاوز محتوى الكبريت في غاز المدينة 0.25 جم/م3 على الأكثر في زيت الوقود يجب ألا يزيد عن 0.25 جم/م3 ويجب أن يكون أقل من 0.5%.
(4) يجب أن يكون غاز الفرن نظيفًا ومخففًا قليلاً، ويجب أن يبقى غاز الفرن بعيدًا عن التقلبات بين خصائص الأكسدة والاختزال، ولا يمكن حرق لهب التسخين مباشرة باتجاه قطعة العمل.
(5) يجب أن تتم عملية التسخين بأسرع ما يمكن للوصول إلى درجة الحرارة المطلوبة.
2. Hastelloy B2 (N10665، 2.4617) المعالجة الساخنة لسبائك Hastelloy:
(1) نطاق درجة حرارة المعالجة الحرارية لـ Hastelloy B-2 هو 1160°C~900°C، وأنبوب التبريد مروي بالماء.
(2) من أجل ضمان أفضل أداء ضد التآكل، يجب إجراء التلدين بعد المعالجة الساخنة.
(3) أثناء المعالجة الحرارية، يجب إضافة قطعة العمل مباشرة إلى فرن المعالجة الحرارية الساخنة.
3. Hastelloy B2 (N10665, 2.4617) المعالجة الباردة Hastelloy:
(1) يجب أن يتم العمل على البارد في حالة التلدين بالمحلول.
(2) معدل تصلب العمل لـ Hastelloy B-2 أكبر من معدل تصلب الفولاذ الأوستنيتي المقاوم للصدأ، لذلك يجب تعديل معدات المعالجة وفقًا لذلك. يجب أن يكون هناك التلدين المتوسط أثناء العمل البارد.
(3) إذا كان تشوه الدرفلة على البارد أكبر من 15%، فيجب معالجة قطعة العمل بالمحلول قبل الاستخدام."
4. Hastelloy B2 (N10665, 2.4617) المعالجة الحرارية Hastelloy:
(1) نطاق درجة حرارة معالجة المحلول لـ Hastelloy B-2 هو 1060°C~1080°C.
(2) بالنسبة للمواد التي يزيد سمكها عن 1.5 مم، يوصى باستخدام أنابيب التبريد للتبريد بالماء أو تبريد الهواء السريع لضمان أفضل مقاومة للتآكل.
(3) خلال جميع عمليات المعالجة الحرارية، يجب الاهتمام بالالتزام بالأمور المذكورة أعلاه والتي يجب أن تحافظ على نظافة قطعة العمل."
5. Hastelloy B2 (N10665، 2.4617) إزالة الأكسدة من سبائك Hastelloy:
(1) يتمتع أكسيد السطح ولون الأكسدة وخبث اللحام حول لحام Hastelloy B-2 بالتصاق أقوى من الفولاذ المقاوم للصدأ، يوصى باستخدام حزام جلخ ناعم الحبيبات أو عجلة طحن دقيقة الحبيبات للطحن.
(2) قبل التخليل، استخدم السفع الرملي أو الطحن الدقيق لتفتيت الأكسيد.
(3) استخدم حمض HNO3/HF المختلط للتخليل في الوقت ودرجة الحرارة المناسبين. نظرًا لحساسية السبيكة للوسائط المؤكسدة، قد يحدث فقدان في وزن السبيكة جنبًا إلى جنب مع تكوين كميات أكبر من الغازات المحتوية على الأمونيا."
6. Hastelloy B2 (N10665، 2.4617) تصنيع سبائك Hastelloy:
يجب تصنيع Hastelloy B-2 بعد التلدين، نظرًا لارتفاع معدل تصلب المادة، فمن المستحسن استخدام سرعات قطع أقل وأعلاف ثقيلة مقارنةً بمعالجة الفولاذ المقاوم للصدأ الصلب القياسي منخفض السبائك لتحقيق تصلب العمل البارد تحت سطح.
4. هاستيلوي B2 (N10665، 2.4617) لحام هاستيلوي:

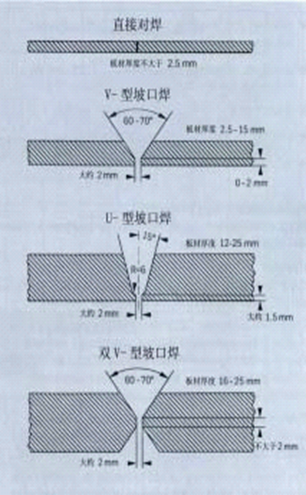

1. يمكن لحام سبيكة Hasteloy B-2 بواسطة لحام الغاز المحمي بقطب التنغستن (GTAW/TIG) أو في ظل ظروف معينة، اللحام القوسي المحمي بالغاز (SMAW/MMA). يجب أن تكون المادة المراد لحامها في حالة صلبة، ويجب إزالة مقياس الأكسيد وبقع الزيت والعلامات والعلامات المختلفة، ويجب صقل المساحة الواسعة التي يبلغ عرضها 25 مم تقريبًا من المعدن الأساسي على جانبي اللحام إلى معدن لامع . الموصلية الحرارية لـ Hastelloy B-2 أقل من الفولاذ عند استخدام واجهة لحام واحدة على شكل V، يجب أن تكون الزاوية 70 درجة، ويجب استخدام مدخلات حرارة منخفضة، ويجب ألا تتجاوز درجة حرارة الطبقة البينية 120 درجة مئوية. يمكن إزالة اللون المؤكسد بينما لا يزال اللحام ساخنًا. تتطلب بعض التطبيقات معالجة حرارية بعد اللحام للتخلص من الإجهاد المتبقي وتحسين مقاومة التشقق الناتج عن التآكل الإجهادي. من أجل الحصول على أفضل مقاومة للتآكل، فمن المستحسن استخدام اللحام القوسي، أي لحام الغاز الخامل المحمي بقطب التنغستن GTAW.
2. معدن حشو لحام سبائك Hastelloy B-2: معدن حشو شائع الاستخدام: سلك اللحام: ERNiMo-7، قضيب اللحام: ENiMo-7. فقط باستخدام هذا النوع من قطب اللحام يمكن تجنب أو تقليل ترسيب الكربون والسيليكون. كما هو موضح أدناه:
في التطبيقات التي يُسمح فيها بتشوهات أكبر قليلاً، يمكن اختيار قيم إجهاد شرطية أكبر تصل إلى 90% من قيمة قوة الخضوع عند درجة الحرارة المقابلة. يمكن أن تسبب هذه الضغوط تغيرات في الأبعاد عند حدوث إجهادات دائمة، وبالتالي لا يوصى بها للاتصالات ذات الحواف والمختومة.
9. الهيكل المعدني للسبائك Hastelloy B2 (N10665, 2.4617):
يحتوي Hastelloy B-2 على بنية شبكية مكعبة مركزية الوجه، من خلال التحكم في محتوى الحديد والكروم إلى الحد الأدنى، فهو يقلل من هشاشة المعالجة ويمنع ترسيب طور Ni4Mo عند 700-870 درجة مئوية.
10. مقاومة التآكل لسبائك Hastelloy B2 (N10665، 2.4617):
تحتوي سبائك النيكل والموليبدينوم B-2 على محتوى منخفض للغاية من الكربون والسيليكون، مما يقلل من ترسيب الكربون ومراحل الشوائب الأخرى في منطقة اللحام المتأثرة بالحرارة، لذلك تتمتع اللحامات أيضًا بمقاومة كافية للتآكل. تتمتع السبائك B-2 بمقاومة جيدة للتآكل في وسائط الاختزال، مثل محاليل حمض الهيدروكلوريك بدرجات حرارة وتركيزات مختلفة. كما أن لديها مقاومة جيدة للتآكل في محاليل حمض الكبريتيك المركزة بشكل معتدل (أو التي تحتوي على كمية معينة من أيونات الأمونيا). ويمكن استخدامه أيضًا في بيئات حمض الأسيتيك وحمض الفوسفوريك. يمكن أن تتمتع مواد السبائك بأفضل مقاومة للتآكل فقط عندما تكون في حالة معدنية مناسبة وبنية بلورية نقية. بالمقارنة مع Hastelloy B-2، فإن Hastelloy B-4 المطور حديثًا، بالإضافة إلى التمتع بنفس المقاومة للتآكل العام والتآكل بين الحبيبات، يعمل على تحسين مقاومة التشقق الناتج عن التآكل الإجهادي، كما تم تحسين مقاومة التحسس أيضًا.
2. نطاق تطبيق Hastelloy B2 (N10665, 2.4617) Hastelloy:
يستخدم Hastelloy B-2 على نطاق واسع في المجالات الكيميائية والبتروكيماوية وتصنيع الطاقة ومكافحة التلوث، وخاصة في حامض الكبريتيك وحمض الهيدروكلوريك وحامض الفوسفوريك وحمض الأسيتيك وغيرها من الصناعات. إذا تم استخدامها في مجالات خاصة، يرجى استشارة مورد البيانات.
3. Hastelloy B2 (N10665, 2.4617) معالجة Hastelloy والمعالجة الحرارية:
1. هاستيلوي B2 (N10665، 2.4617) تدفئة هاستيلوي:
(1) من المهم جدًا الحفاظ على قطعة العمل نظيفة وخالية من التلوث قبل وأثناء المعالجة الحرارية.
(2) لا تتلامس مع الهيدروكربونات والفوسفور والرصاص وغيرها من المعادن ذات نقطة الانصهار المنخفضة أثناء عملية التسخين، وإلا فسوف يؤدي ذلك إلى إتلاف أداء السبائك وجعل Hasteloy B-2 هشًا. انتبه لإزالة البقع مثل علامات الطلاء والطلاء الذي يشير إلى درجة الحرارة وأقلام التلوين الملونة والطباشير وزيوت التشحيم والسوائل المختلفة وبقع الزيت والوقود والبقع الأخرى.
(3) كلما انخفض محتوى الكبريت في الوقود، كلما كان محتوى الكبريت الإجمالي في الغاز وغاز البترول المسال أقل من 0.1%، ويجب ألا يتجاوز محتوى الكبريت في غاز المدينة 0.25 جم/م3 على الأكثر في زيت الوقود يجب ألا يزيد عن 0.25 جم/م3 ويجب أن يكون أقل من 0.5%.
(4) يجب أن يكون غاز الفرن نظيفًا ومخففًا قليلاً، ويجب أن يبقى غاز الفرن بعيدًا عن التقلبات بين خصائص الأكسدة والاختزال، ولا يمكن حرق لهب التسخين مباشرة باتجاه قطعة العمل.
(5) يجب أن تتم عملية التسخين بأسرع ما يمكن للوصول إلى درجة الحرارة المطلوبة.
2. Hastelloy B2 (N10665، 2.4617) المعالجة الساخنة لسبائك Hastelloy:
(1) نطاق درجة حرارة المعالجة الحرارية لـ Hastelloy B-2 هو 1160°C~900°C، وأنبوب التبريد مروي بالماء.
(2) من أجل ضمان أفضل أداء ضد التآكل، يجب إجراء التلدين بعد المعالجة الساخنة.
(3) أثناء المعالجة الحرارية، يجب إضافة قطعة العمل مباشرة إلى فرن المعالجة الحرارية الساخنة.
3. Hastelloy B2 (N10665, 2.4617) المعالجة الباردة Hastelloy:
(1) يجب أن يتم العمل على البارد في حالة التلدين بالمحلول.
(2) معدل تصلب العمل لـ Hastelloy B-2 أكبر من معدل تصلب الفولاذ الأوستنيتي المقاوم للصدأ، لذلك يجب تعديل معدات المعالجة وفقًا لذلك. يجب أن يكون هناك التلدين المتوسط أثناء العمل البارد.
(3) إذا كان تشوه الدرفلة على البارد أكبر من 15%، فيجب معالجة قطعة العمل بالمحلول قبل الاستخدام."
4. Hastelloy B2 (N10665, 2.4617) المعالجة الحرارية Hastelloy:
(1) نطاق درجة حرارة معالجة المحلول لـ Hastelloy B-2 هو 1060°C~1080°C.
(2) بالنسبة للمواد التي يزيد سمكها عن 1.5 مم، يوصى باستخدام أنابيب التبريد للتبريد بالماء أو تبريد الهواء السريع لضمان أفضل مقاومة للتآكل.
(3) خلال جميع عمليات المعالجة الحرارية، يجب الاهتمام بالالتزام بالأمور المذكورة أعلاه والتي يجب أن تحافظ على نظافة قطعة العمل."
5. Hastelloy B2 (N10665، 2.4617) إزالة الأكسدة من سبائك Hastelloy:
(1) يتمتع أكسيد السطح ولون الأكسدة وخبث اللحام حول لحام Hastelloy B-2 بالتصاق أقوى من الفولاذ المقاوم للصدأ، يوصى باستخدام حزام جلخ ناعم الحبيبات أو عجلة طحن دقيقة الحبيبات للطحن.
(2) قبل التخليل، استخدم السفع الرملي أو الطحن الدقيق لتفتيت الأكسيد.
(3) استخدم حمض HNO3/HF المختلط للتخليل في الوقت ودرجة الحرارة المناسبين. نظرًا لحساسية السبيكة للوسائط المؤكسدة، قد يحدث فقدان في وزن السبيكة جنبًا إلى جنب مع تكوين كميات أكبر من الغازات المحتوية على الأمونيا."
6. Hastelloy B2 (N10665، 2.4617) تصنيع سبائك Hastelloy:
يجب تصنيع Hastelloy B-2 بعد التلدين، نظرًا لارتفاع معدل تصلب المادة، فمن المستحسن استخدام سرعات قطع أقل وأعلاف ثقيلة مقارنةً بمعالجة الفولاذ المقاوم للصدأ الصلب القياسي منخفض السبائك لتحقيق تصلب العمل البارد تحت سطح.
4. هاستيلوي B2 (N10665، 2.4617) لحام هاستيلوي:
1. يمكن لحام سبيكة Hasteloy B-2 بواسطة لحام الغاز المحمي بقطب التنغستن (GTAW/TIG) أو في ظل ظروف معينة، اللحام القوسي المحمي بالغاز (SMAW/MMA). يجب أن تكون المادة المراد لحامها في حالة صلبة، ويجب إزالة مقياس الأكسيد وبقع الزيت والعلامات والعلامات المختلفة، ويجب صقل المساحة الواسعة التي يبلغ عرضها 25 مم تقريبًا من المعدن الأساسي على جانبي اللحام إلى معدن لامع . الموصلية الحرارية لـ Hastelloy B-2 أقل من الفولاذ عند استخدام واجهة لحام واحدة على شكل V، يجب أن تكون الزاوية 70 درجة، ويجب استخدام مدخلات حرارة منخفضة، ويجب ألا تتجاوز درجة حرارة الطبقة البينية 120 درجة مئوية. يمكن إزالة اللون المؤكسد بينما لا يزال اللحام ساخنًا. تتطلب بعض التطبيقات معالجة حرارية بعد اللحام للتخلص من الإجهاد المتبقي وتحسين مقاومة التشقق الناتج عن التآكل الإجهادي. من أجل الحصول على أفضل مقاومة للتآكل، فمن المستحسن استخدام اللحام القوسي، أي لحام الغاز الخامل المحمي بقطب التنغستن GTAW.
2. معدن حشو لحام سبائك Hastelloy B-2: معدن حشو شائع الاستخدام: سلك اللحام: ERNiMo-7، قضيب اللحام: ENiMo-7. فقط باستخدام هذا النوع من قطب اللحام يمكن تجنب أو تقليل ترسيب الكربون والسيليكون. كما هو موضح أدناه:
| 5. مواصفات الصنف Hastelloy B2 (N10665, 2.4617) وحالة العرض: | ||||||||
| يمكن لـ Shanghai Disheng Special Alloy إنتاج مواصفات مختلفة للأنابيب غير الملحومة Hastelloy B2، ألواح الصلب Hastelloy B2، قضبان Hastelloy B2 المستديرة، مطروقات Hastelloy B2، حواف Hastelloy B2، حلقات Hastelloy B2، الأنابيب الملحومة Hastelloy B2، شرائط الصلب Hastelloy B2، سلك Hastelloy B2 و مواد اللحام الداعمة. |
| تصنيف متنوعة | حالة التسليم | |||||||
| أنبوب سلس | محلول صلب + حمض أبيض، يمكن تخصيص الطول | |||||||
| طبق | محلول صلب، تخليل، تشذيب | |||||||
| الأنابيب الملحومة | تبييض حمض المحلول الصلب + كشف الخلل بنسبة RT٪ | |||||||
| المطروقات | الصلب + تلميع | |||||||
| عصا | حالة مزورة، سطح مصقول أو مصقول | |||||||
| يجرد | المدرفلة على البارد، المحلول الصلب، الحالة الناعمة، التسليم المزال | |||||||
| مادة الأسلاك | يتم تسليمه في محلول صلب على شكل قرص مخلل أو شكل شريط مستقيم، شريط مستقيم من المحلول الصلب في حالة مصقولة بشكل جيد | |||||||
